OmniSurf

完整表面轮廓分析软件包|Surface Profile Analysis

当前版本:4.03.034 | 2023年2月22日

介绍

OmniSurf是一套经济的表面轮廓分析(surface profile analysis)软件包,可以满足大部分的分析需要。

OmniSurf适合那些需要理解他们的"麻烦的"表面的人员。

OmniSurf是一个表面轮廓分析"工具箱",有着众多最新开发的分析技术。 使用OmniSurf您可以:

分析从大部分设备生产商生产的仪器中得到的数据

对多个文件执行批处理

应用最新度量衡工具(许多在设备中还没有),包括:

  • 高级过滤方法(新的过滤器和bandpass能力)
  • 新的更功能性的表面纹理参数(plateaus, conformable surfaces,等)

导出参数结果到电子表格文件

使用众多的图形分析:

  • 载重比(Bearing Ratio)
  • Material Probability
  • Wavelength Content (Fourier)
  • 基于区域的轮廓分析



留言询价      下载试用



Omni

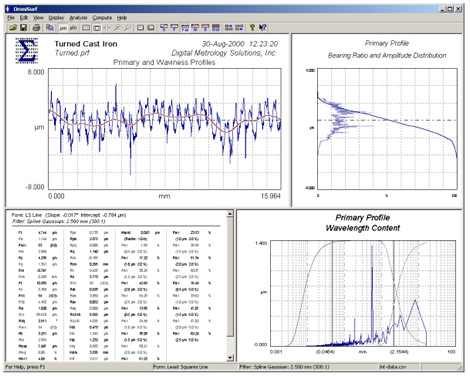

Omni 来自拉丁语“omnis”,意思是“所有”。 “全部”的概念贯穿 OmniSurf 软件包,其目标是为从每种可能的仪器获得的数据提供每种可能的数据分析方法。 在这方面,OmniSurf 力求在一个易于使用的软件包中为最广泛的数据集提供最广泛的分析能力。 这可以通过以下案例研究来证明。 (注意:所有图表均直接从 OmniSurf 获得,为了说明目的,添加了一些文字。)

OmniSurf说明

操作系统和常用特征:

OmniSurf 可在任何 32 位 Microsoft Windows 平台(95、98、98SE、2000、NT 4.0、XP 等)上运行,并包括标准的 Microsoft 功能,例如:

图形部分的剪贴板输出
拖放文件加载
标准 Windows 打印机支持
标准化的用户界面约定
(菜单布局、右键单击、双击等)

数据访问

OmniSurf 提供直接加载从最流行的表面纹理仪器保存或导出的文件。 支持的文件类型包括:

*.sig; *.pro; *.pip; *.asc; *.smd; *.hwp; *.csv;
*.mes; *.fts; *.mod; *.ten; *.six; *.str; *.stp;
*.pcd; *.txt; *.tx1; *.dir; *.pro; *.hdr; *.csv;
*.pr; *.pdi; *.sdf; *.xy *.rst; *.prf; *.dat; *.prf;

参数

OmniSurf 提供了许多常见的表面纹理参数以及由表面计量领域的最新进展产生的参数:

Ft Pt Pa Pq Psk Pku Pp Pv Psm Phsc Pvc
Pm0 Pm2 Pm4 Ppc

R, W, Rx, Wx, Wte, AR, AW

Wt Wa Wq Wp Wv Wsm Wpl Wpr Wc
Wseg Wsegl Wvoid Wvdd Wcvx

Ra Rt Rp Rv Rq Rdq Rsk Rku RzDIN RzJIS
R3z Rc Rcl Rpm Rvm Rmax Rsm Rhsc Rvc Rtwi
Rk Rpk Rvk Rmr1 Rmr2 Rvo Rpq Rvq Rmq
Rm0 Rm2 Rm4 Rpk/Rk Rpm/R3z Rvk/Rk

Bearing Ratios (tpa/tpi, Pmr/Rmr) : 10 Primary & 10 Roughness
Htp Values (PHtp/RHtp): 10 Primary & 10 Roughness

滤波器

提供标准滤波器截止以及各种带通配置。

滤波器类型包括

Gaussian
Spline Based Gaussian (with adjustable tension)
Valley Suppression (ISO 13565-1 - 1996)
Robust Spline-Based Gaussian (based on robust regression)
Morphological Closing Filter (circular element applied to waviness profile)

形状去除选项

Instrument reference (mean suppression)
Least Squares Line
Least Squares Arc
Least Squares Polynomial (user specified order)
Spline Gaussian Filter (for bandpass waviness with a user specified cutoff)
Asphere (user defined coefficients with optional radius optimization)

数据导出

OmniSurf 允许将计算参数导出到逗号分隔值 (CSV) 电子表格中。 随后的分析将作为行附加到电子表格中,从而允许对数据组进行分析。 此外,OmniSurf 允许导出与数据相关的多个轮廓和曲线。 这些导出为 ASCII 文件,包括:

Direct (Raw) Profile
Form Suppressed Profile
Primary Profile
Waviness Profile
Roughness Profile
Wavelength Content (Spectrum)
Primary Bearing Ratio Curve
Primary Amplitude Distribution
Roughness Bearing Ratio Curve
Roughness Amplitude Distribution
Asphere Sag Table

批处理

作为生产“批次”或过程/产品研究的一部分,工程师通常需要处理多个配置文件。 OmniSurf 包括一个“批处理”功能,可以使用当前的分析设置自动处理整个数据文件夹。 OmniSurf 将自动加载指定文件夹中的所有文件并将结果导出到电子表格文件。
