OmniRound-综合圆度分析

介绍 OmniRound

探索您的圆度/平面度/跳动数据

OmniRound将几何分析带到您的桌面。

OnmiRound充当表面轮廓分析“工具箱”,包含表面分析的许多最新发展:

::分析从大多数主要制造商的各种仪器中收集的数据文件

::对多个轮廓文件执行“hands off”批处理

::应用最新的计量工具(许多工具尚不可用),包括:

– 稳健过滤
(ISO 最近引入的一种方法)

::将参数结果导出到电子表格文件

::分析谐波并对每个谐波应用容差和警告限值

全方位?
Omni Omni来自拉丁语“omnis”,意思是“全部”。“所有”的概念贯穿于 OmniSurf 软件包中,其目标是为从每种可能的仪器获得的数据提供每种可能的数据分析方法。在这方面,OmniSurf 力求为最广泛的分析能力数据集——在一个易于使用的软件包中。这可以通过以下案例研究来证明。(注意:所有数字均直接从 OmniSurf 获得,添加了一些文本用于说明目的。)Omni 来自拉丁语“omnis”,意为“全部”。“所有”的概念贯穿于 OmniSurf 软件包,其目标是为从每种可能的仪器获得的数据提供每种可能的数据分析方法。在这方面,OmniSurf 旨在为最广泛的数据集提供最广泛的分析能力——在一个易于使用的软件包中。这可以通过以下案例研究来证明。(注意:所有数字均直接从 OmniSurf 获得,为解释目的添加了一些文本。

OmniRound 的能力通过以下案例研究不言自明……

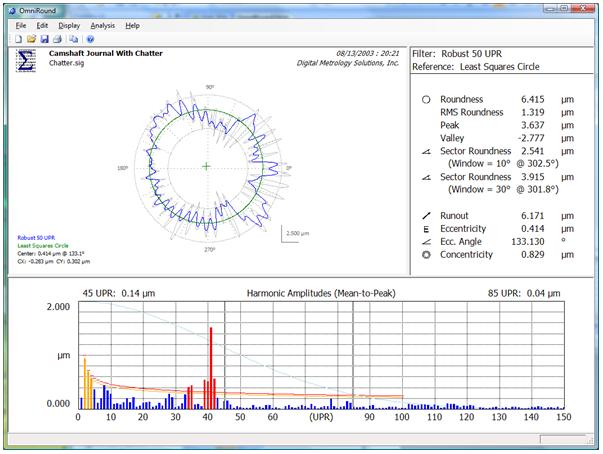

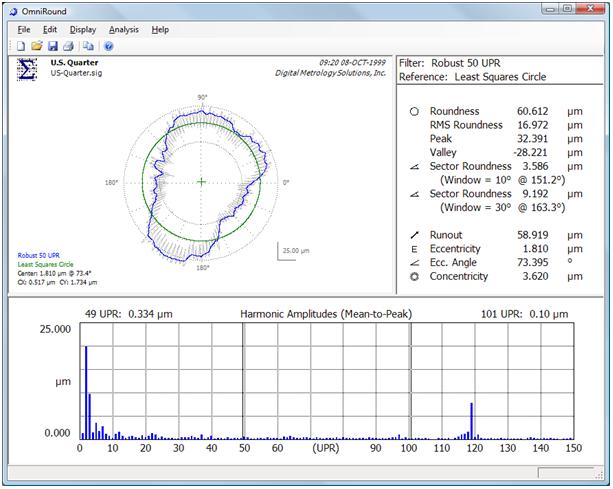

案例研究#1:A US Quarter
是他在 Digital Metrology 中最喜欢的例子,也是我们提供的圆度培训中使用的例子。查看谐波图……如果有人要求您计算四分之一的锯齿,请告诉他们 119!

OmniRound-Quarter-2

案例研究#2:处理“污垢”(异常值)
随着圆度测量越来越接近制造过程,我们越来越多地看到数据中由于污垢而出现“尖峰”。这些“污垢尖峰”可能代价高昂,因为它们需要重新清洁零件,将其重新放置在量规上,然后重新测量。

Digital Metrology Solutions 的一位客户使用 7 次圆度测量作为“圆柱度”测量的一部分。如果这些痕迹中的任何一条存在异常值,则必须移除、清洁并重新测量该部分。此过程可能需要长达 20-30 分钟。

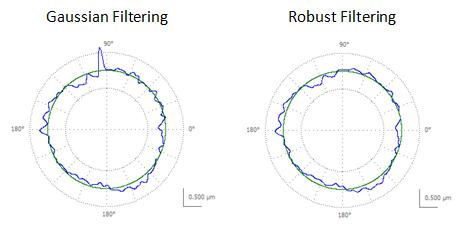

鲁棒过滤检测并抑制这些异常值,无需重新测量即可解决这个麻烦的问题。此外,鲁棒过滤不需要任何用户设置,如高度和宽度“阈值”以及丢弃宽度……鲁棒过滤就可以工作!查看使用标准高斯过滤和鲁棒过滤过滤的数据集。

OmniRound-RobustFiltering-3

案例研究#3:谐波公差

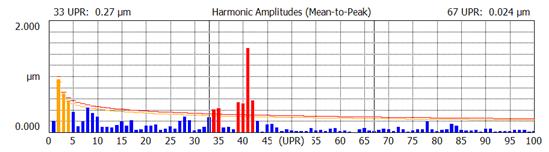

在许多滚动界面中,表面上的频率可能与组件的总圆度一样重要(甚至更重要)。某些频率会在许多组件中引起振动或噪音。为了控制这一点,OmniRound 包括谐波分析和“谐波容差”。Harmonic Tolerancing 允许您在单个幅度上设置公差限制(红色)和警告限制(黄色)。

OmniRound-Harmonics-4

案例研究#4 :: 带通滤波
在某些应用中,必须控制某个频带。例如,一些柔性组件(如薄环)可以“弯曲”以允许它们与另一个组件配合。这种“弯曲”和顺应意味着低频“形状”对功能并不重要。然而,中间频率范围可能很重要。要了解和控制这些组件的功能,必须使用带通滤波。带通滤波包括一系列频率

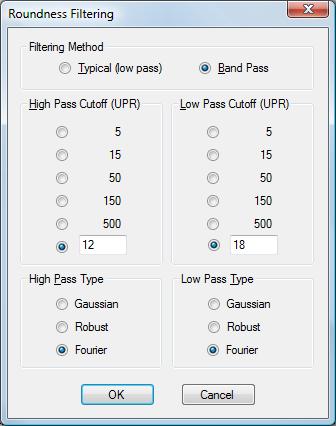

OmniRound 提供标准、滤波以及用户可配置的带通滤波。“频带”的每一侧都可以配置有自己的滤波器类型和截止频率

OmniRound-Bandpass-5

全方位细节

操作系统和通用功能:
OmniRound可在任何安装了 Microsoft .NET Framework(98、98SE、2000、NT 4.0、XP、Vista 等)的 32 位 Microsoft Windows 平台上运行,并包括标准的 Microsoft 功能,例如:

图形部分的剪贴板输出
拖放文件加载
标准 Windows 打印机支持
标准化用户界面约定
(菜单布局、右键单击、双击等)

数据访问:
OmniSurf提供直接加载从最流行的表面纹理仪器保存或导出的文件。支持的文件类型包括:
*.sig;*.pro;*.pip;*.asc;*.smd;*.hwp;*.csv;
可以包括其他文件类型。如需更多信息或包含您的文件格式,请联系 Digital Metrology。

参数:
圆度(与圆形元素“平面度”相同)
圆度 峰值
圆度 谷值
RMS 圆度
跳动
偏心度 偏心
度 角度
扇区圆度
同心度
谐波

滤波器:
提供标准滤波器截止以及各种带通配置。
滤波器类型包括:
Gaussian
Fourier(“砖墙”)
Robust Spline-Based Gaussian(基于稳健回归)

参考圆:
最小二乘圆 (LSC)
最小区域圆 (MZC)
最大内切圆 (MIC)
最小外接圆 (MCC)
