HatchView 介绍

HatchView 提供了一种简单、经济且高度准确的方法来测量剖面线角度并探索珩磨过程的一致性和清洁度。不需要昂贵的设备。不需要繁琐的传真胶片工作或大型笨拙的相机系统。只需连接相机就可开始以前所未有的方式查看您的表面。

剖面线角度测量

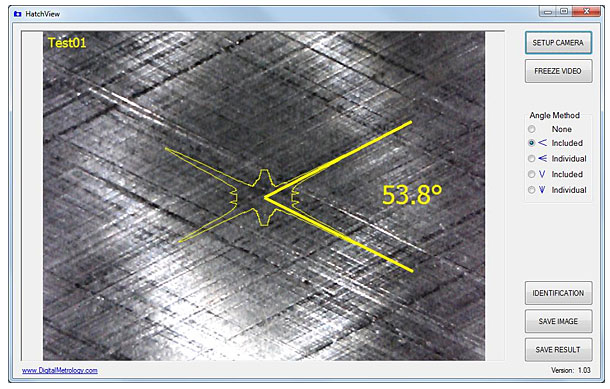

通过珩磨生成的表面上的剖面线图案通常如下所示：

这种图案是珩磨石在进出孔时旋转的结果。“向下”行程赋予一种图案，“向上”行程赋予另一种图案。 这些笔画之间的角度关系构成了“交叉影线”角，它是笔画速度与旋转速度相结合的结果。 上图来自高原珩磨表面。然而，在传统珩磨和高原珩磨中存在相同的模式。

为什么要受困于剖面线角度测量
这是一个很好的问题。 剖面线角度对于发动机性能等方面很重要——尤其是因为它与漏气和油耗有关。因此，测量剖面线角度的可靠方法对于生产将按照预期方式运行的表面至关重要。

观看实操
在 Digital Metrology 的视频页面上查看 HatchView 演示视频。了解如何快速、轻松地可视化和测量您的剖面线图案。

那我需要有什么？
首先，您需要一个 USB 显微镜。 尝试在搜索引擎上搜索“USB 显微镜”，您会看到几个。 为了避免花费所有时间浏览这里的数千个链接，您可能会喜欢一些链接。（注意：这绝不是一种认可。它们只是我发现负担得起且可用的几个。） 如果您对其他显微镜选项有任何建议，请通过电子邮件将其转发给我们。

典型的 USB 显微镜价格从 25 美元左右（是的，没错，25 美元）到几百美元不等：

::ViTiny UM02– Amazon(这是在演示视频中使用的那种)

::ViTiny USB Microscopes– Oasis Scientific

::A wide range of microscopes on Amazon

系统要求：Windows XP 或更高版本（32 或 64 位），实时“视频”观看需要可用的 USB 2.0 端口。
